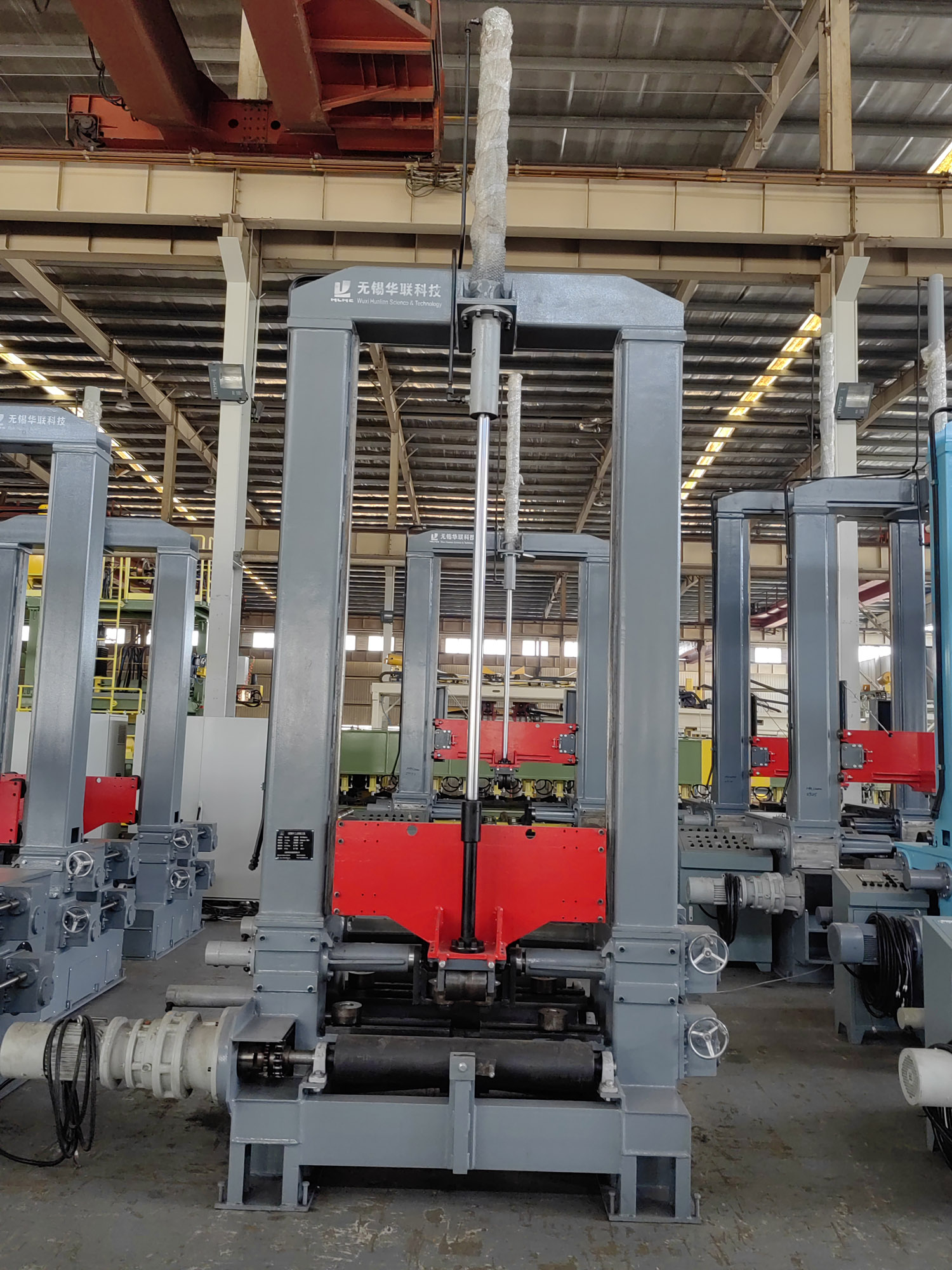

HG系列H型鋼組立機(輕鋼主流經濟型)
產品介紹
1、本組立機是用來組立點焊輕、中形H型鋼的裝置。主機本體由上部門架、主機身和點焊裝置組成。
2、在主機身內上部裝有二組腹板對中裝置，該裝置- -側為手動減速箱聯動對腹板進行定位，另一側為液壓缸推緊夾緊。
3、在機身內下部裝有二組翼板對中裝置，該裝置- -側為手動減速箱聯動對翼板進行定位，另-側為液壓缸推緊夾緊。
4、上部門架壓輪架導向裝置采用了三向定位導向，導向方式有效保證了工件在組立過程的穩定性。
5、主機身內部驅動滾筒與驅動減速電機采用直連型，驅動滾簡通過鏈條與前后輸送滾道上的滾筒連接在一起， 保證了H型鋼在組立點焊輸送過程中輸送速度的統一性。
|
產品型號 |
HG18-00 |
HG20-00 |
|
翼板寬度 |
130～800mm |
|
|
翼板厚度 |
6-40mm |
|
|
腹板高度 |
150～1800mm |
150～2000mm |
|
腹板厚度 |
6-32mm |
|
|
組立速度 |
0.5～0.8m/min |
|
|
空行程速度 |
6000mm/min（最高） |
|
|
輸入輥道長度 |
10000mm |
|
|
輸出輥道長度 |
10000mm |
|
|
調束方式 |
變頻調束 |
|
|
選配 |
自動定位焊接裝置 |
|
